科普|E600井盖残余变型量检测

        井盖是现代城市不可或缺的路面装备,对保护城市地下管道和维护道路交通安全起到重要作用,但因长年经受着风吹日晒和车辆碾压,一些破损、损坏、丢失的井盖有时无法得到及时的修复,就会隐藏着不可预知的安全隐患,不仅会造成巨大的直接或间接经济损失,更会对道路上的车辆、行人造成极大的危害,类似“吃车”、“吃人”的现象和情况屡见不鲜。

        井盖作为唯一连接地下和地面的媒介,除了是地面上积水排出的主要排送口,它在更多的时候起到的是避免路面巷道上车辆和行人发生坠落事故的作用,因此,合格的井盖应具备着极强的硬度和强度,甚至是承受住几吨重的重型卡车的重量,这样才能更加安全而高效的保证着人们和车辆的出行安全。

        无论是哪种材质的井盖,一般来说在生产过程中都会选用优质的材料并经过特殊的加工工艺处理,使其在以后的应用中具备更高的强度和良好的抗压性,即使面临强烈的冲击和较大的重量也都不会轻易地发生断裂和破损,从而一定程度上能够避免一些事故的发生和造成的不良影响。目前,国外现行有效的井盖行业行为标准为《EN 124》,国内现行有效的井盖行业标准为《GB/T23858检查井盖》,该标准对井盖承载力、使用场所、结构形式、材料、安装要求、试验方法等内容进行了介绍和规定。





而国内井盖对井盖的检测一般也就是井盖承载力的检测,例如D400标准的井盖就是对井盖施加400KN的压力30秒,井盖没有破损就算合格。但是残余变形量这一检测指标却往往被人所忽视,井盖残余变形量的检测是重复给井盖施加压力。通过模拟测量井盖受到压力导致的变形量,来检测井盖在使用中的稳定性。

最后,有一点值得说明,井盖荷载能力和井盖通过车辆的能力不是一个概念。举个例子,荷载能力为40吨的重型井盖,如果是通过5轴重载卡车的话,乘以轴数,5×40吨=200吨,也就是说卡车总重在200T吨位下,该重型井盖可以保证卡车顺利通过,而某些厂家说的井盖可以通过100吨车辆的技术数据,如果除以轴数5,那么它生产的井盖荷载实际才20吨,这一点在实际选用井盖产品时需要特别注意,避免因概念混淆造成后续使用过程出现问题和事故。



*600千牛约等于60吨

视频讲解

1. 用电子游标卡尺测量出井盖到水平面的距离并记录为初始数值;

2.制作前期准备工作;

3. 按1kN/s~3kN/s的加载速度,加载至2/3的试验载荷,然后卸载,共5次;

4. 撤掉液压测试仪,重新测量井盖到水平面的距离;

5. 最后对两次测试的数据做对比。

(a)一套锁定装置;

(b)每单位面积上有足够的质量;

(c)备有专门性能的设计

在施加了2/3的试验载荷之后,测量井盖和箅子的残余变型

先记下盖或箅子几何中心的初始读数,载荷应按照1KN/s至5KN/s的速率施加,一直加到整个试验载荷的2/3;然后将加在试样上的载荷全部撤掉。重复五次,然后记下几何中心的最终读数。

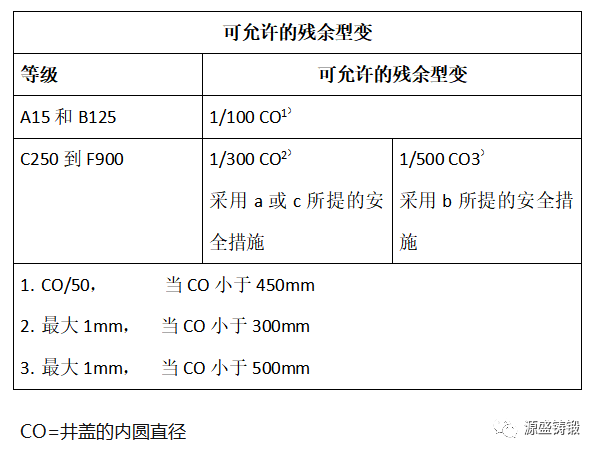

根据第一次加载之前和第五次加载之后的不同读数值,就能确定残余型变,残余型变不应超过上表中给出的数值。

对双三角的井盖或箅子,残余型变应在两个部件上进行,并应尽量靠近其几何中心。
